Disjuntor, DR e cabo para wallbox: o que o manual pede

Um carregador de carro é a carga mais exigente de uma casa: puxa a corrente máxima por horas seguidas, todos os dias. Um chuveiro puxa parecido, mas por dez minutos. Por isso o circuito do carregador não admite improviso: cada componente tem um porquê.

A tabela por tipo de carregador

Linha de 7 kW: mínimos do manual do Intelbras EVE 0074H (três condutores de 6 mm², disjuntor curva C, IDR bipolar tipo A e DPS). Linha da tomada de 20 A: circuito padrão de tomada de uso específico. Instalações trifásicas pedem projeto.

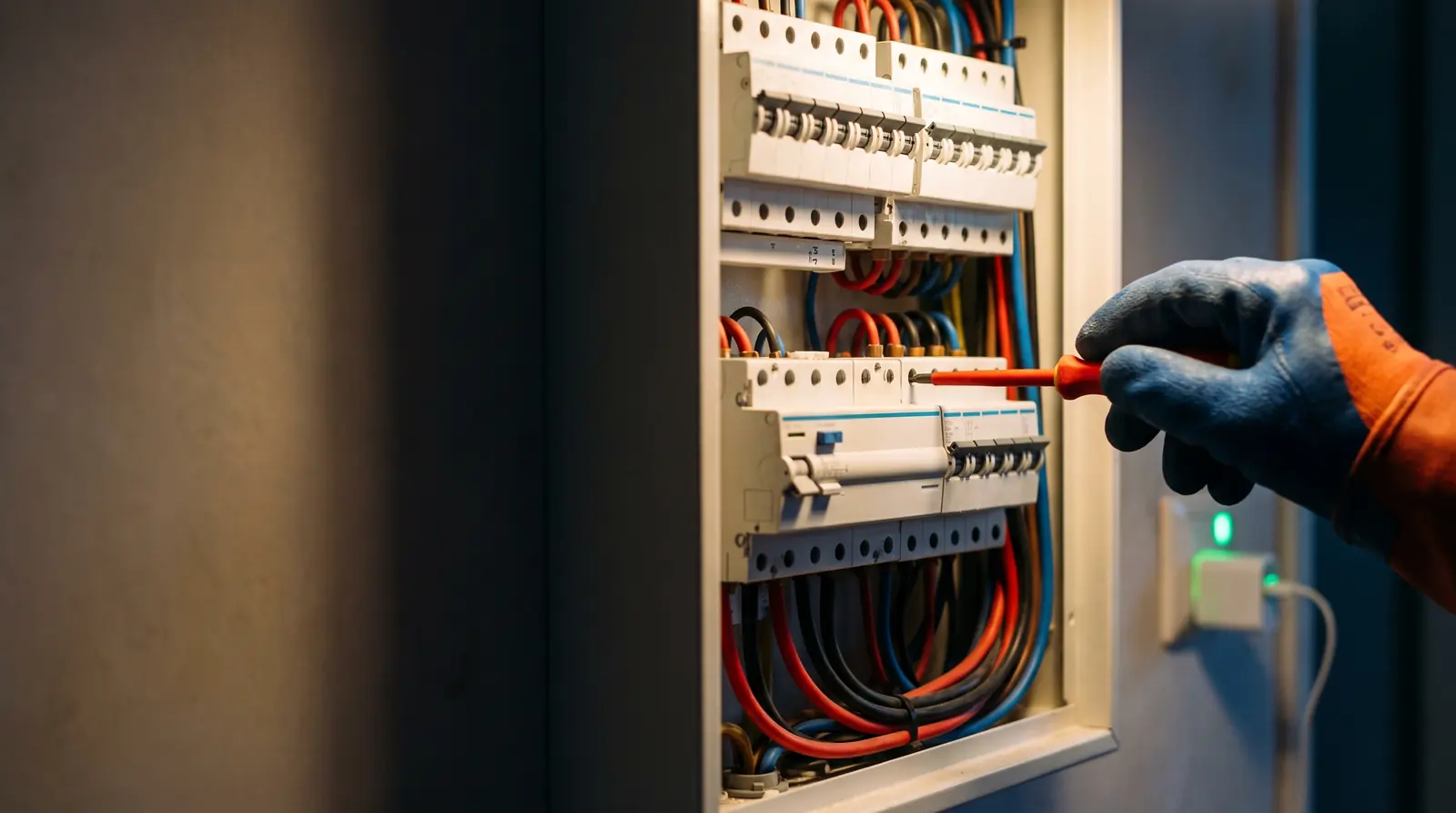

O kit de proteção, peça por peça

Disjuntor bipolar 40 A curva C (WEG)

4,9212 aval.+1000 vendidos

proteção do circuito exclusivo de um carregador de 32 A

A partir deR$ 35Mercado Livre, em 03/10/2026

Ver no Mercado Livre

DR tipo A bipolar 40 A, 30 mA (Steck)

4,9422 aval.+1000 vendidos

protege contra choque também quando há fuga em corrente contínua pulsante

A partir deR$ 196Mercado Livre, em 03/10/2026

Ver no Mercado Livre

DPS classe II 275 V 20 kA (Clamper)

4,9413 aval.+5 mil vendidos

protege o carregador e o carro contra surtos da rede; um por fase

A partir deR$ 43Mercado Livre, em 03/10/2026

Ver no Mercado Livre

Disjuntor: protege o cabo

O disjuntor desliga quando a corrente passa do que o cabo suporta. Para uma carga contínua de 32 A usa-se 40 A, para ele não trabalhar no limite nem desarmar por aquecimento. A curva C tolera o pico de partida sem desarmar à toa. Em ligação fase-fase (rede 127/220 V), o disjuntor é bipolar e desliga as duas fases juntas.

DR tipo A: protege as pessoas

O DR compara a corrente que vai com a que volta. Se faltar um pouco, é porque está escapando por algum lugar, talvez por alguém, e ele desliga em milésimos de segundo. O detalhe é o tipo:

• Tipo AC: só detecta fuga em corrente alternada. É o DR que já existe na maioria das casas. Não serve para carregador de carro.
• Tipo A: detecta alternada e contínua pulsante. É o mínimo pedido pelo manual da Intelbras e pela portaria dos Bombeiros de São Paulo.
• Tipo F e tipo B: cobrem mais formas de fuga. O B detecta contínua lisa e é indicado quando o carregador não tem detecção de 6 mA em corrente contínua.

A sensibilidade é sempre de 30 mA. A corrente nominal do DR deve ser igual ou maior que a do disjuntor.

DPS: protege os equipamentos

O dispositivo de proteção contra surtos desvia para o terra os picos de tensão que chegam pela rede. Vai um por condutor vivo, no quadro que alimenta o carregador. Sem um bom aterramento, não funciona.

Cabo: três condutores, sem emendas

Fase, neutro (ou segunda fase) e terra, todos de cobre e da mesma bitola, em eletroduto. O manual da Intelbras recomenda cabo do tipo PP na chegada ao aparelho, para a vedação da entrada manter o grau de proteção, e terminais nas pontas.

Distância e queda de tensão

Quanto mais longo o cabo, mais tensão se perde nele em forma de calor. A NBR 5410 limita essa perda a 4% nos circuitos terminais. Para 32 A em 220 V:

Queda (%) = 2 × distância × corrente × 0,0225 ÷ (seção × tensão) × 100, com a resistividade do cobre a 70 °C. Conta simplificada para circuito de dois condutores carregados; o projeto considera também o modo de instalação e a temperatura.

Se a tensão na sua rede já chega baixa, a folga é menor. O Intelbras, por exemplo, acusa erro quando a tensão sai da faixa de 198 a 253 V.

Antes do circuito: a casa aguenta?

O circuito novo sai do quadro, mas a energia entra pelo padrão. Três conferências:

1. Disjuntor geral. Some os 32 A do carregador ao que a casa já usa no pico. Se passar do disjuntor geral, ou você pede aumento de carga à distribuidora, ou limita a corrente do carregador, ou programa a recarga para a madrugada.
2. Tensão. O wallbox de 7 kW quer 220 V: fase e neutro em rede 220/380 V, duas fases em rede 127/220 V.
3. Aterramento. O carregador testa o terra antes de liberar energia. Sem ele, não inicia a recarga.

Em prédio, o que os Bombeiros de São Paulo exigem

A portaria de março de 2026 que atualizou a Instrução Técnica nº 41 vale para as edificações sujeitas a vistoria no estado de São Paulo e traz exigências claras:

• circuito exclusivo para cada estação, com disjuntor e DR de 30 mA dos tipos A, F ou B;
• DPS nos quadros que alimentam as estações;
• ponto de desligamento manual a no máximo 5 metros do equipamento;
• só recarga em modo 3 ou 4 (wallbox ou estação de corrente contínua) nas áreas internas;
• responsável técnico pela instalação.

Para casas, a mesma portaria recomenda as medidas, sem obrigar. O roteiro completo para apartamento está em carregador em condomínio.
